iA ABS / ESC控制器(SW3003)

来源: 时间:2018-10-09 10:40:55 浏览次数:

iA ABS / ESC Controller(SW3003)


1、SW3003是ABS / ESC应用的集成电路。

2、SW3003的优点。
- 开关稳压器和线性稳压器为内部电路,外部MCU和IO供电。

3、泵主开关驱动器通过PWM控制控制外部N-MOSFET。 阀门主开关驱动器是高侧预驱动器,用于通过ON / OFF控制来控制电磁阀的主开关。

4、2声道警告灯驱动器打开或关闭警告灯。

5、4通道轮速传感器接口为车轮速度提供动力,并为主MCU和外部ECU提供车轮速度信息。

6、CAN收发器可以与外部ECU通信。

7、4通道ADC将来自外部液压传感器的液压信息转换为数字值,并将其提供给主MCU。

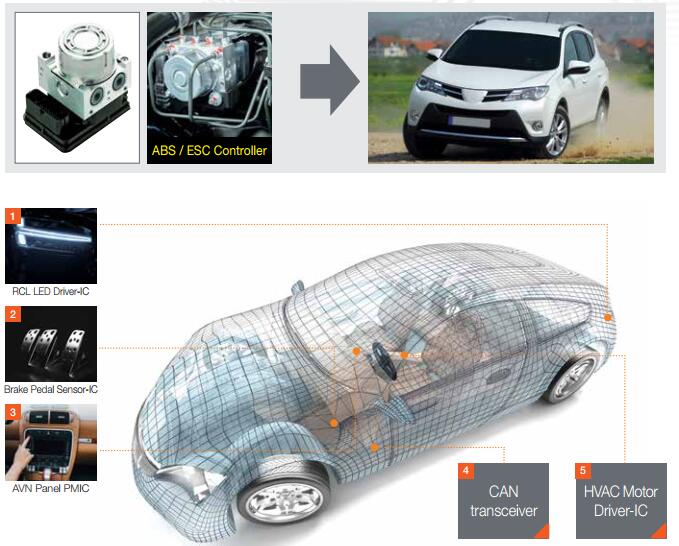

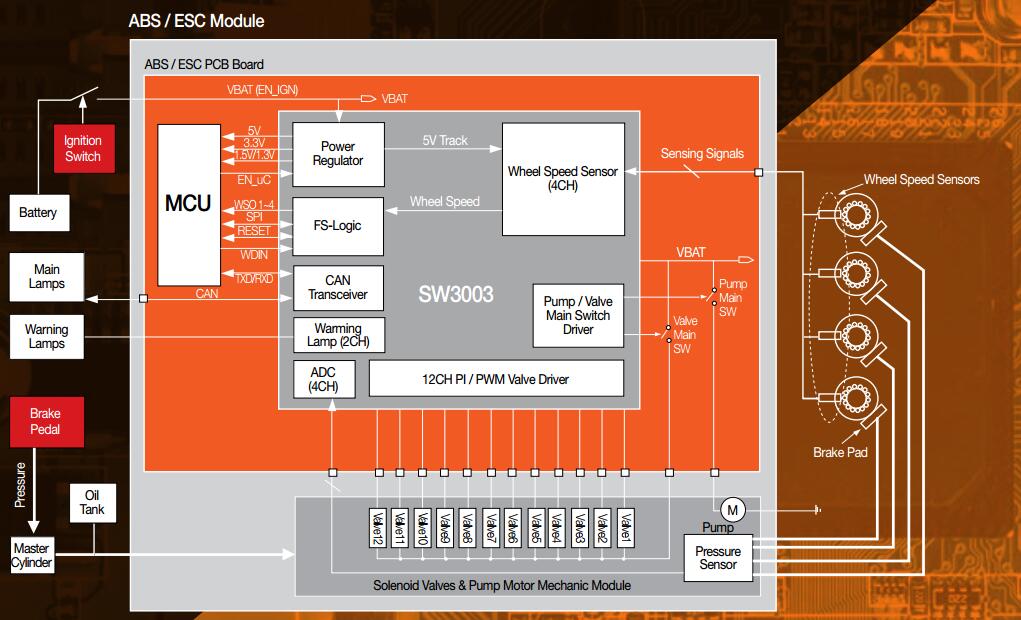

iA ABS / ESC控制器(SW3003)应用示例:

iA ABS / ESC Controller(SW3003)

iA ABS / ESC控制器(SW3003)主要特点:

外部接口
▶CAN Con. & Trans (ISO11898-2).
▶SPI/UART / GPIO / TIMER / PWM/WSS
ADC接口
4通道,10位SAR架构
集成组件
▶降压转换器
▶5通道LDO
ISO26262 ▶安全分析
▶安全机制
▶产品工艺认证


iA ABS / ESC控制器(SW3003)规格:

工作温度
-40℃ ~ 125℃
工作电源电压
6~25V
包装尺寸 128 pin LQFP (14mm x 14mm)
认证 AEC-Q100 Grade 1 / ISO 11898-2 / ISO26262 ASIL-B
ADC 4通道,10位SAR架构
CAN 收发器/控制器5V(±10%)ISO11898-2
