1，座椅开关ASIC专为车辆座椅加热/通风开关模块而设计。
2，座椅开关ASIC的优点
- 外围组件的集成（通过PCB优化降低系统成本）。
- 支持LIN通信（通过单线LIN总线交换信息）。
3，座椅开关ASIC是汽车SEAT加热/通风开关应用的优化产品。
- 为两种模块类型（单独/集成类型）提供灵活的控制。
- 支持4通道输入用于开关检测，12通道低侧驱动器用于LED指示。

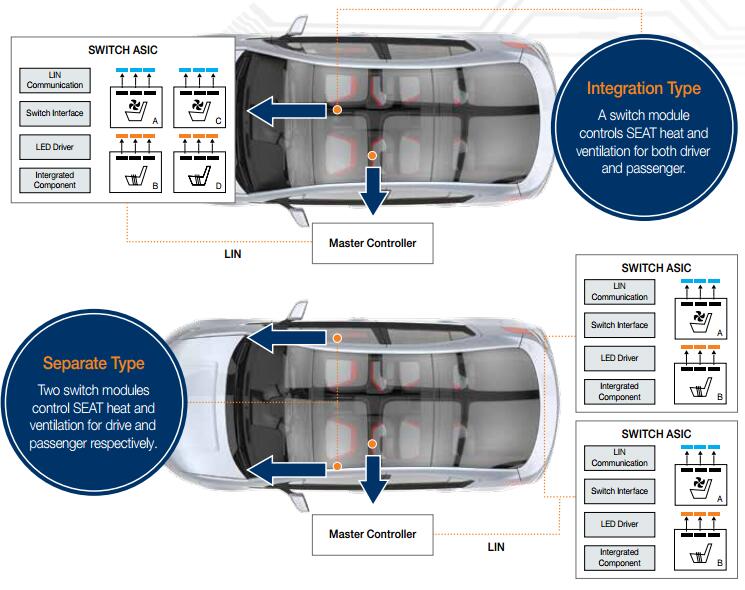

iA座椅开关ASic应用示例：

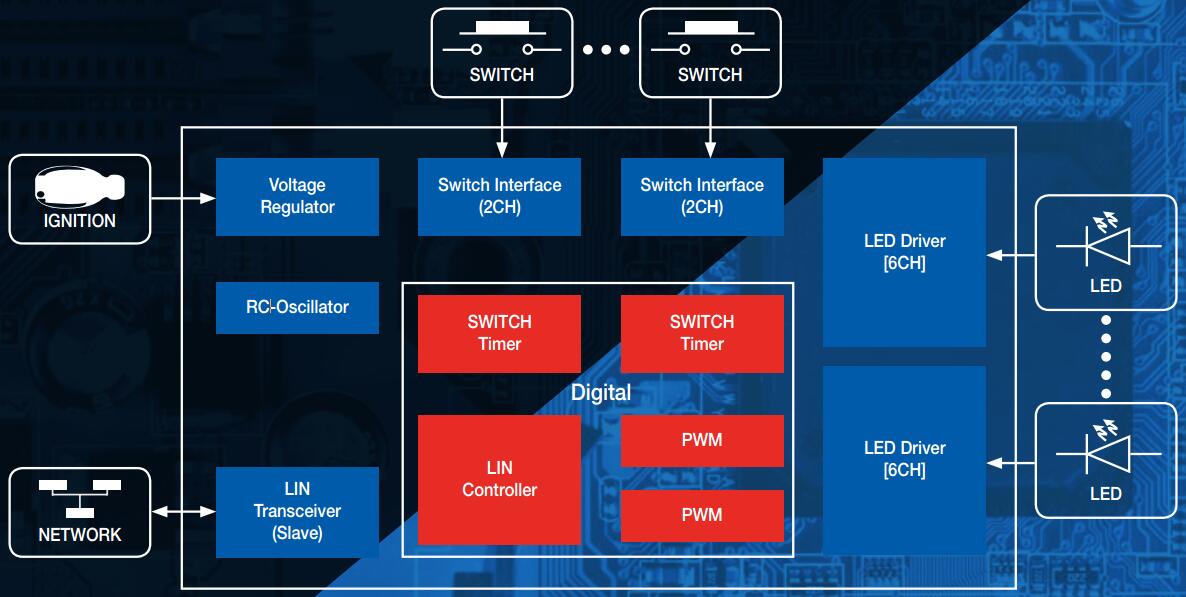

iA座椅ASIC开关特征：
|
单芯片解决方案 |
LIN |
▶符合LIN规范2.1 ▶与LIN Trans集成和控制 |
|
交换机接口 |
▶独立的4通道开关输入和可配置的定时器 ▶集成的去抖动滤波器 |
|
|
LED接口 |
▶独立的12通道集成LED驱动器 ▶集成过流限制电路 ▶通过8位分辨率PWM进行LED调光控制 |
|
| LDO & OSC |
▶3.3V / 5V的稳压器 ▶内部RC振荡器（10MHz） |
|
|
保护 |
▶过温保护 ▶欠压/过压锁定 |
iA座椅ASIC开关规格：
|
工作温度 |
-40℃~ 125℃ |
|
工作电源电压 |
6V ~ 19V |
|
包装尺寸 |
32脚裸露-TQFP（7mm x 7mm） |
|
证书 |
AEC-Q100 / MSL 3级/无PB / RoHS |
| LIN |
传输速率高达20Kbps |
|
交换机接口 |
低阈值类型2V /高阈值类型3V |
|
LED驱动器 |
ON电阻型45ohm /过流限制型27mA |
| LDO | 5V LDO (5V ± 5%) / 3.3V LDO (3.3V ± 5%) |
|
欠压/过压锁定 |
欠压锁定型6.2V /过压锁定型17.4V |
