ECS超小型ECX-34RR是非常紧凑的SMD调谐叉晶体，典型ESR为20K Q. 3.2 x 1.5 x 0.9 mm陶瓷封装是当今SMD制造环境的理想选择。
 |
• 低剖面 • 20KTypESR • 3.2 x 1.5 mm脚印 • 扩展温度 范围 • 符合RoHS标准 |
ECX-34RR SMD音叉晶体工作条件/电气特性：
| 参数 | 条件 | 最小值 | 类型 | 最大值 | 单位 |
| 频率 | FO | 32.768 | KHz | ||
| 频率公差 | @+25℃ | 士 20 | ppm | ||
| 负载电容 | Specify in P/N | 12.5 | PF | ||
| 驾驶级别 | DL | 0.1 | 0.5 | μW | |
| 等效串联电阻 | Ri |
|
20K | 40K | Ω |
| 周转温度 | +20 | +25 | +30 | ℃ | |
| 温度系数 | -0.028 | -0.034 | -0.040 | ppm/℃2 | |
| 分流电容 | Co | 1.3 | 1.6 | PF | |
| 老龄化（第一年） | @+25℃±3℃ | ±3 | ppm | ||
| 工作温度 | Topr | -40 | +85 | ℃ | |
| 储存温度 | Tstg | -40 | +85 | ℃ |

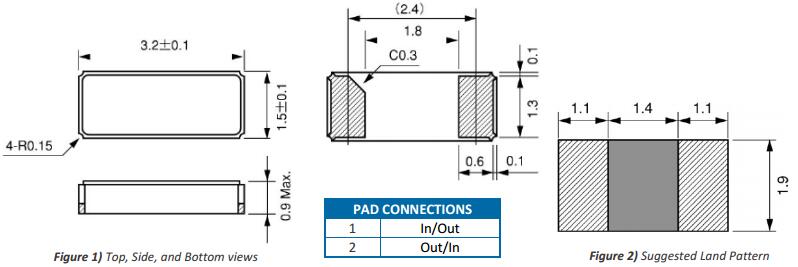

尺寸（mm）
