ABCO可以根据客户的需求和环境开发最佳质量和高性能组件。

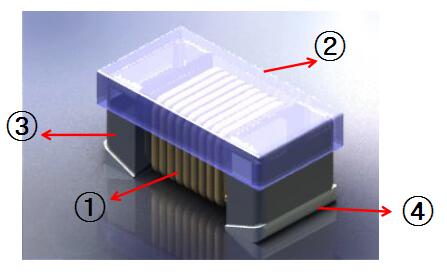

1、ABCO电线缠绕SMD芯片电感器的结构
①风线：电感线
②UV 胶：作为SMT的模具用于拾起
③主体：根据购买者的不同需求而分配铁粉和陶瓷筒子④终端：Ag – Paste +Ni + Sn
2、ABCO电线缠绕SMD芯片电感器的使用
1) 频率匹配
强烈推荐高频陶瓷芯片线绕电感器，达到高Q，J（±5％）公差。
ABCO 零件建议 : ABCO NO. LMC1005，LMC1608，LMC2012
2015年下半年新版本:ABCO NO. LMC0604， LMC0603
2) 标记距离的改进
强烈推荐高电感的铁氧体磁芯线绕电感器，达到（±5％）公差。
ABCO 零件建议：LMF1005-N，LMF1608-N
符合LMF1005-N和LMF0805高度推荐的谐波失真因素，适用于低核心损耗，低RDC和优异J（±5％）容差。
ABCO 零件建议：LMF1005-N, LMF0805
2015年下半年新版本：ULTRA SMALL SIZE OF LMF0604，LMF0603 SERIES
ABCO 2015新项目：
LMF0604：实现世界第一超声波线绕电感器和超薄尺寸。
|
项目 |
现有LMF1005 |
新产品LMF0604 |
效果 |
|
LENGTH |
1.02mm |
0.60mm |
53% DECREASING SIZE |
|
WIDTH |
0.56mm |
0.45mm |
|
|
SMT SIZE |
0.57m^2 |
0.27m^2 |

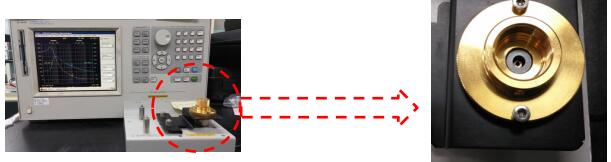

ABCO 评估技术：
随着ABCO开发到铁氧体磁芯，我们可以根据客户需求选择磁芯的磁导率，并根据客户的优化进行评估。
