Amotech AVLC18S02015 多层片式压敏电阻

来源: 时间:2017-05-24 15:12:45 浏览次数:

    Amotech AVLC18S02015多层片式压敏电阻是正常情况下在电路上作为非导体的部件。 当过载被加载时,它成为在临界电压电平下将过电流从电路转移到地的导体。Amotech AVLC18S02015多层片式压敏电阻显示出类似于Si半导体的非线性V-I行为。 它在正常情况下具有很高的电阻,但在临界过电压电平下变得非常大。Amotech AVLC18S02015多层片式压敏电阻通常用作非导体,但是在加载过电压的情况下,它成为将电流从电路转移到地面保护设备的导体。图1显示了在短时间内变阻器的工作原理和ESD的保护作用。

AVLC18S02015

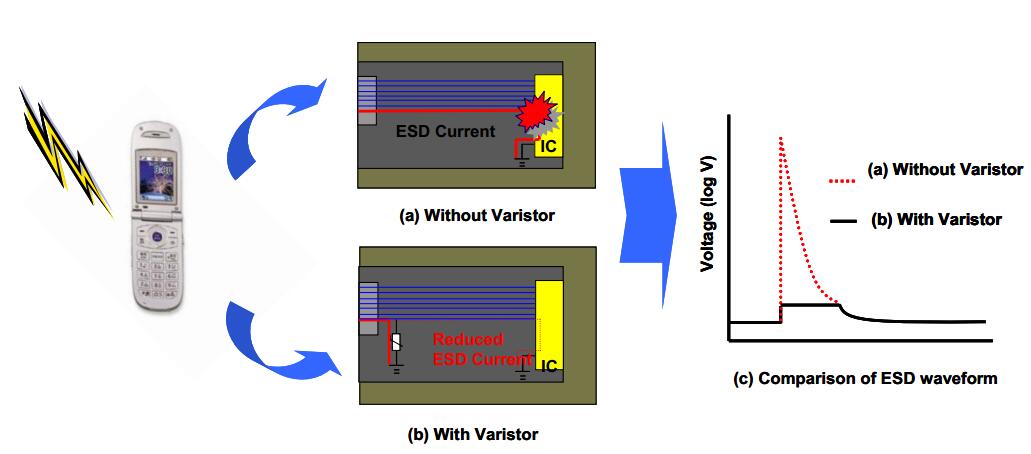

图1:ESD保护压敏电阻


Amotech AVLC18S02015多层片式压敏电阻的特征:
1、多层叠层结构
2、比二极管更快地响应外部过电压的响应时间
3、可靠性高
4、正向和反向(+, - )方向属性
5、低漏电流和电感
6、容易控制电量
7、ESD(静电放电)优异的可靠性


Amotech AVLC18S02015多层片式压敏电阻的电特性:

零件编号 Vdc(1) 压敏电压
(Vn)
@1mA dc
泄漏电流t
(IL)
@Vdc
电容
(Cp)
@ 1kHz,
0.5Vrms
钳位电压
(VC)
@8/20μs, 1A
峰值电流
(Imax(2))
@8/20us
瞬态能量
(Wmax(3))
@10/1000μ
s
绝缘电阻
(IR)
@3.6V
(V) (V) (µA) (pF) (V) (A) (J) (MΩ)
AVLC 18S 02 015 18 28
(24 ~ 32)
20 max. 15
(10.5~19.5)
45 max. 5 0.03 10 min

 AVLC18S02015》资料下载
